Ložiskové jednotky

Ložiskové jednotky se skládají z oboustranně utěsněného jednořadého kuličkového ložiska a tělesa, v němž je ložisko s kulovým povrchem vnějšího kroužku výkyvně uloženo.

Ložisko vychází z konstrukce jednořadého kuličkového ložiska (např. řada 6200) se zaobleným vnějším kroužkem. Z tohoto důvodu ložiskové jednotky mohou vyrovnávat i velké nesouososti.

Tělesa se vyrábějí litinová, plechová, nerezová nebo plastová, stojatá nebo přírubová a speciální.

Na hřídel se ložisková jednotka upíná jednoduchým způsobem nejčastěji pomocí excentrického kroužku případně stavěcích šroubů. Pro tuto snadnou montáž se ložiskové jednotky používají v mnoha průmyslových odvětvích.

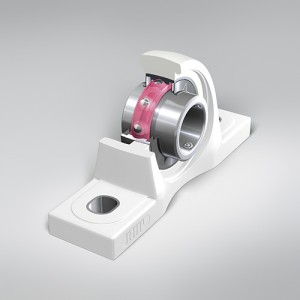

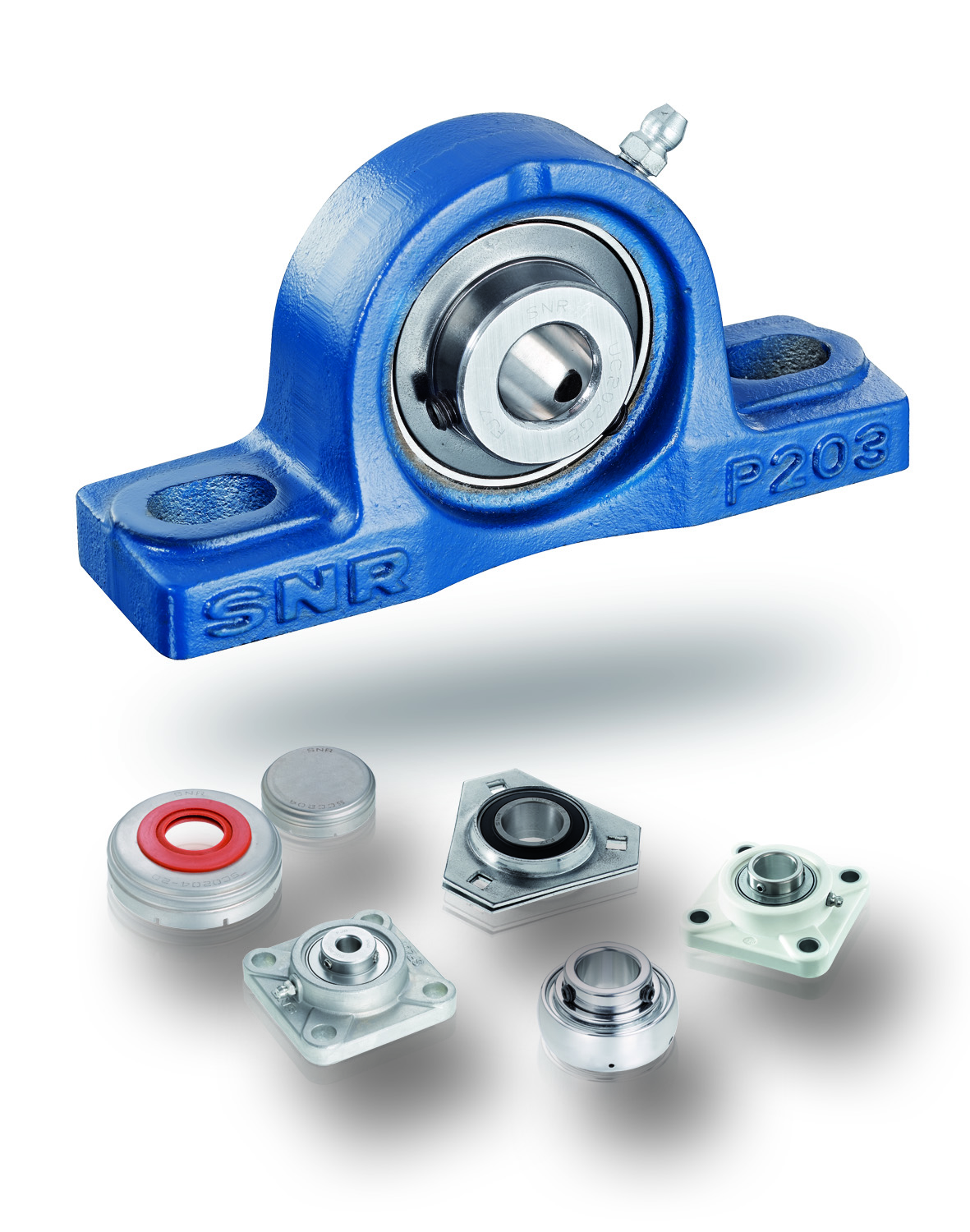

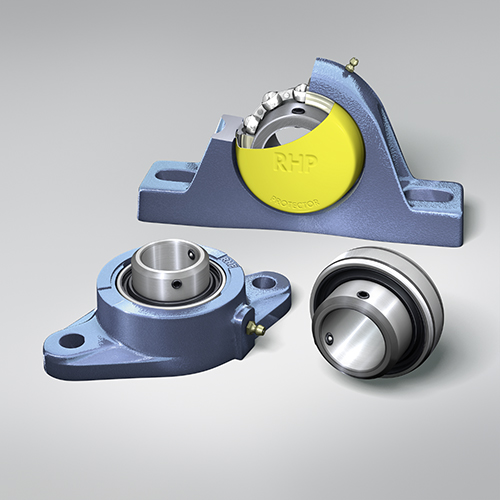

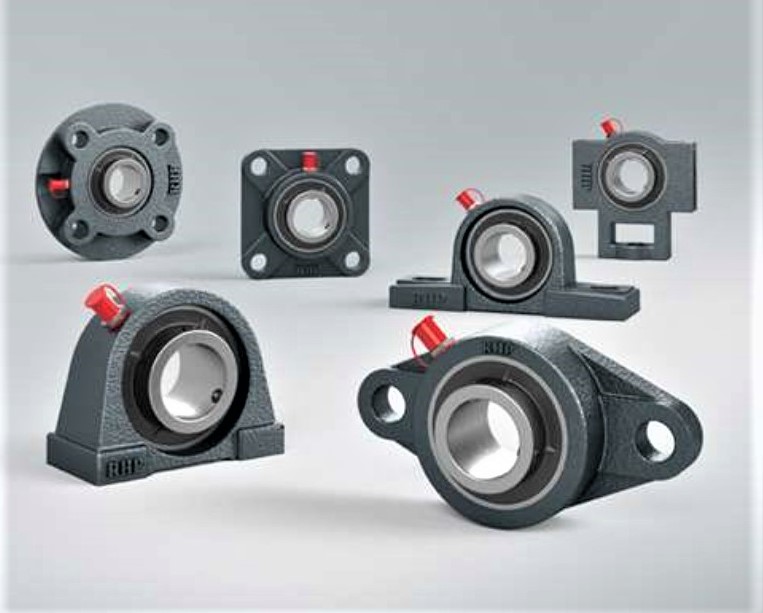

Podle tvaru tělesa a způsobu upnutí na hřídel rozlišujeme několik typů ložiskových jednotek:

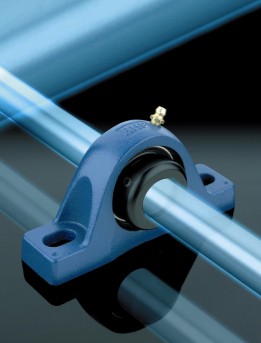

Ložiskové jednotky stojaté
Ložiskové jednotky přírubové oválné
Ložiskové jednotky přírubové čtvercové
Ložiskové jednotky přírubové kruhové se středící přírubou
Ložiskové jednotky napínací
Ložiskové jednotky stojaté dělené (lisovaný ocelový plech)
Ložiskové jednotky přírubové oválné dělené (lisovaný ocelový plech)
Ložiskové jednotky s kluznými ložisky (lisovaný ocelový plech)

Dvě řady ložiskových jednotek:

Asijské provedení (dle JIS) – výrobce SNR, NTN, NSK (např. UCP)
Evropské provedení (dle ISO) – výrobce SNR, RHP, INA, SKF – různé označování

Způsoby uložení ložiskových jednotek na hřídel:

2 stavěcí šrouby (UC, US, AS, 1000G, 1200G) – pro standardní aplikace bez vibrací
Excentr + stavěcí šroub (EX, ES, UEL, AEL, 1000DECG, 1200ECG) – aplikace s vibracemi a beze změn směru otáčení hřídele (excentr utažen ve směru otáčení hřídele)
Upínací pouzdro (UK, 1000KG) – aplikace s velkými vibracemi a šokovými zatíženími. Lepší středění
Lícované uložení (6200 SEE, CS200LLU, 1726200-2RS) – aplikace s požadavkem na menší zástavbu

Materiál ložisek:

Ocel (100Cr6)
Nerezová ocel (AISI 440C, SUS440 C)

Materiál domků:

šedá litina (FC200, FG20, FG25) s antikorozní pasivací s ochranným nátěrem
tvárná litina s kuličkovým grafitem (FCD450) s antikorozní pasivací a ochranným nátěrem - cca o +30% odolnější, cca o 40% lehčí oproti šedé litině
ocel (SS400) – pro těžká zatížení, vibrace, rázy
nerezová ocel (AISI 304 - X5CrNi 1810, SCS13)
zinkovaný, za studena válcovaný plech
termoplast PBT

Základní požadavky, které řeší ložiskové jednotky:

snadná montáž
vyrovnání počáteční nesouososti
těsnění pro zamezení kontaminace

Schopnost vyrovnat nesouososti během montáže je vysoká:

domazávaná ložiska cca ± 2°
nedomazávaná ložiska cca ±5° - 6°
s průchozími krycími víčky cca ±1°

Ložiskové jednotky však NEJSOU určeny pro vyrovnávání dynamické nesouososti.

Těsnění ložiskových jednotek:

Jednodílné těsnění - pružný plastový břit na kovové krytce. Pro běžné provozní podmínky a střední až vysoké rychlosti.
Dvojdílné těsnění = Jednodílné těsnění doplněné o silný kovový kryt s břitem – zlepšená těsnící schopnost bez snížení maximálních otáček. Pro střední až vysoké otáčky.
Těsnění s více břity (označení L3, L4 u značky SNR, LL u značky NTN, T.. u RHP) pro silně znečištěná prostředí – výborná těsnící schopnost, pro nízké až střední rychlosti.
Silikonové těsnění do vysokých teplot – do 180°C
Bezkontaktní labyrintové těsnění do vysokých teplot – do 200°C

Dodatečná ochrana proti nečistotám – plechová, nerezová, plastová nebo litinová víka. Tato víka mohou být buď průchozí nebo uzavřená.

Mazání ložiskových jednotek

Ložiska jsou namazaná již z výroby. Je možnost domazávání v obtížnějších provozních podmínkách. Při dodání je většinou domazávací otvor na domku zaslepený plastovou zátkou. V balení je přiložena ocelová maznička. Pro domazávání je třeba volit shodný či mísitelný typ maziva s originálem (nejčastější standard = lithiový základ, NLGI2).
