Kuličkové lineární vedení miniaturní

Online katalog lineární techniky NSK (včetně výkresů)

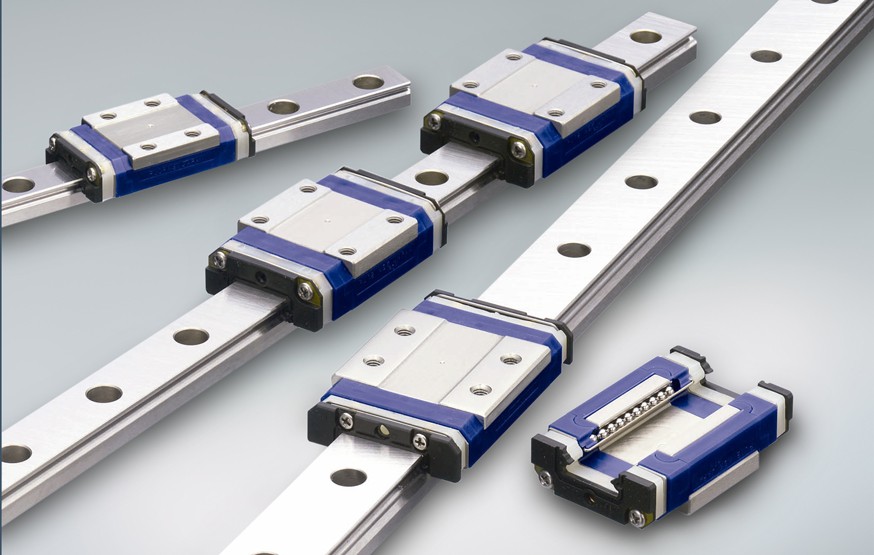

Miniaturní lineární kuličkové vedení PU / PE (dříve LU / LE) série výrobce NSK je určené pro optické přístroje, přesné strojírenství a manipulaci. Vyznačuje se velmi nízkou hmotností, malými zástavbovými rozměry a plynulým chodem.

Vyrábí se v několika třídách přesnosti, buď s lehkým předpětím nebo s vůlí.

Miniaturní kuličkové vedení se standardně dodává v nerezovém provedení.

Nízká hmotnost (o 20% nižší oproti staršímu provedení LU / LE)
Vysoká přesnost
Hladký a tichý chod
Malé zástavbové rozměry
Nerezové provedení

Miniaturní lineární kuličkové vedení ML / MLV série výrobce IKO se vyznačuje stabilní přesností a tuhostí dokonce i v aplikacích, kde zatížení má proměnlivý směr i velikost. Vyrábí se se systémem C-Lube pro bezúdržbový provoz. Je vysoce přesné a poskytuje velmi plynulý pohyb.

Série MLF výrobce IKO představuje variantu miniaturního kuličkového vedení se širokou kolejnicí. Opět s integrovaným systémem C-Lube pro bezúdržbový provoz.

Mikro lineární vedení série L výrobce IKO s šířkou kolejnice od 1 mm do 6 mm.

Nejmenší lineární vedení této řady LWL1 s šířkou kolejnice 1 mm, šířkou vozíku 4 mm a montážní výškou 2,5 mm je nejmenším lineárním vedením na světě.

Série LWF výrobce IKO představuje variantu mikro lineárního vedení se širokou kolejnicí.

Podrobnosti si můžete prohlédnout / stáhnout zde:

kuličkové lineární vedení miniaturní / Miniaturní kuličkové LV

Soubor	Velikost
4111 NSK Kuličkové lineární vedení miniaturní (AJ)	4223 kB
4111 IKO Kuličkové lineární vedení miniaturní serie ML_LWL (AJ)	1385 kB
4111 NSK Kuličkové lineární vedení miniaturní serie PU_PE (AJ)	8894 kB
4111 IKO Kuličkové lineární vedení miniaturní serie ML_MLF (AJ)	264 kB
4111 IKO Kuličkové lineární vedení miniaturní serie MLV (AJ)	929 kB
