Vřetenová ložiska - značení a identifikační značky na ložisku
Vřetenová ložiska NSK do obráběcích strojů se dělí podle své konstrukce a použití do několika kategorií. Jejich označování se řídí pro každou kategorii svými vlastními pravidly.
Značení vždy vyjadřuje rozměrovou řadu ložisek, průměr díry, materiál, typ klece, stykový úhel, třídu přesnosti, předpětí, párování, typ těsnění a další údaje.
Standardní provedení, řady 72, 70, 79

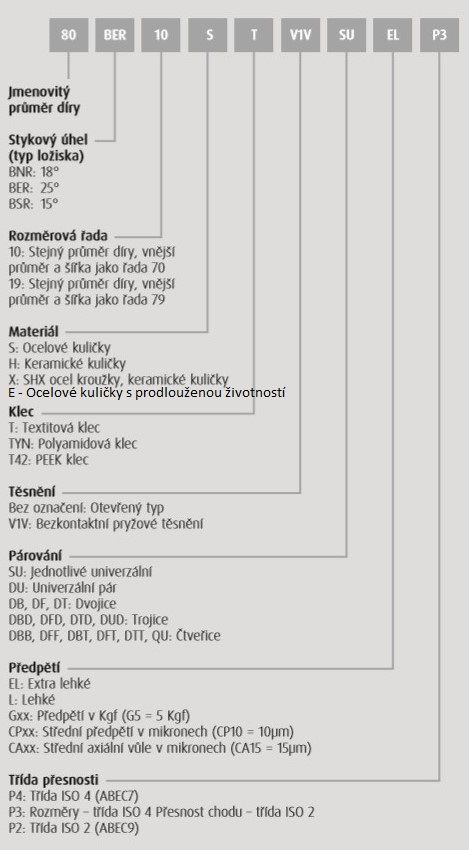

Vysokootáčková řada ROBUST
Řada ROBUSTSHOT
Axiální kuličková ložiska s kosoúhlým stykem

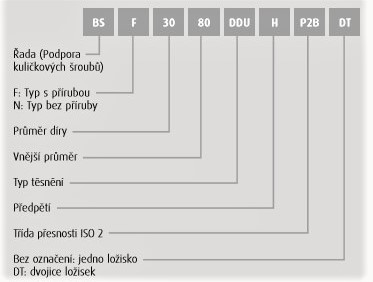

Ložiska na podporu kuličkových šroubů

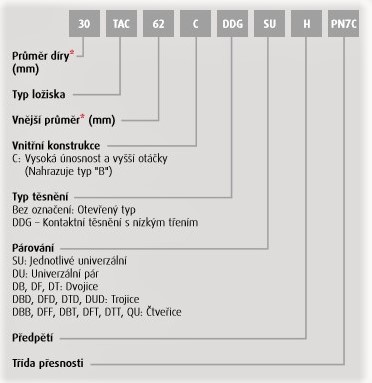

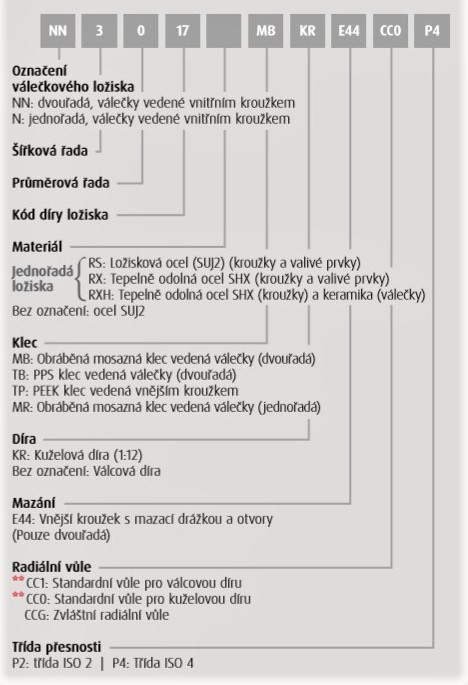

Válečková vřetenová ložiska
Převodník označení přesných ložisek s kosoúhlým stykem
Jednotliví výrobci označují vřetenová ložiska různým způsobem.
Identifikační značky
Přímo na ložiscích jsou vyznačeny základní informace o ložiscích potřebné pro určení typu ložiska a jeho montáž.

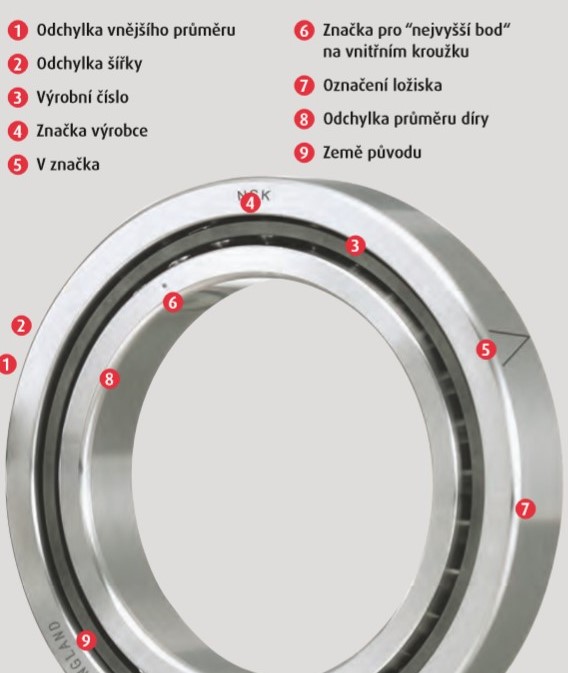

Na obrázku je vidět, co a kde je na ložisku vyznačeno.
Výrobní číslo ložiska
Každé vřetenové ložisko má svoje vlastní unikátní výrobní číslo, pod kterým jsou dohledatelná všechna data s ním spojená včetně výrobního procesu.
QR kód a aplikace Verify

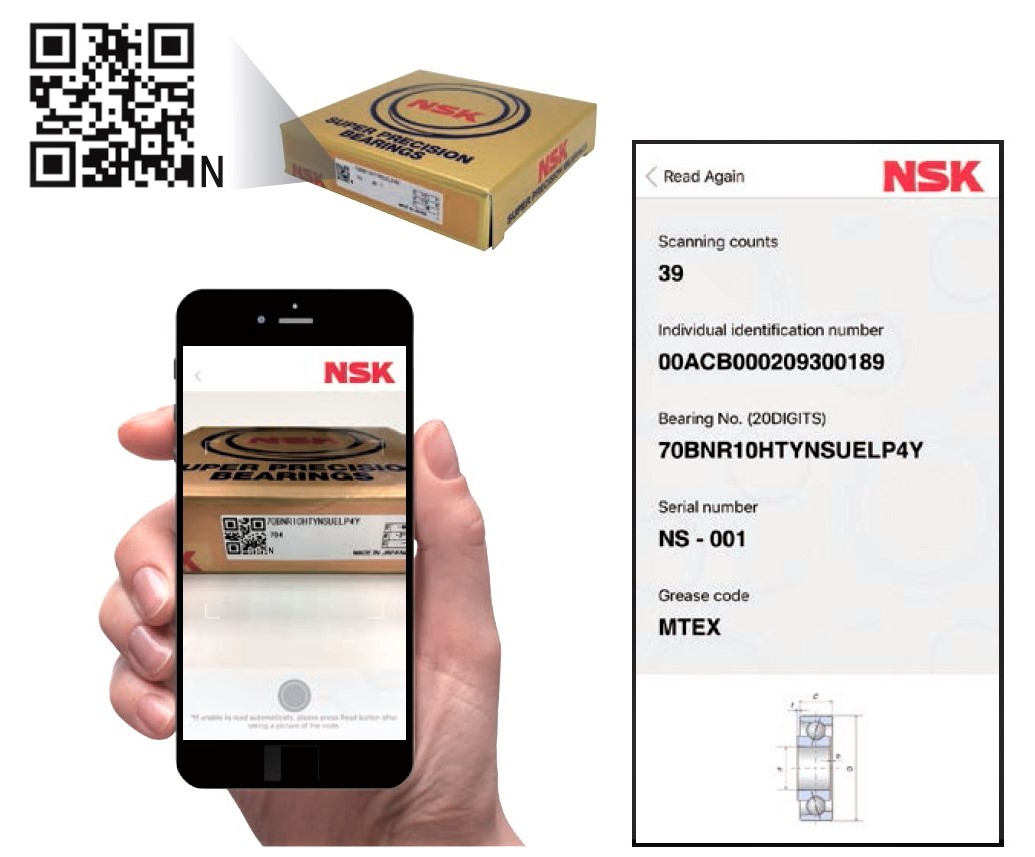

Aplikace Verify umožňuje identifikovat ložiska pomocí QR kódu na jeho obalu. Zde je uvedeno individuální výrobní číslo ložiska, rozměrové tolerance, typ maziva a další. Data mohou být snadno exportována do informačních systémů zákazníka.
Tuto aplikaci je možné použít pouze na ložiska mající symbol „N“ vpravo dole u QR kódu, který se používá od ledna 2018. Skenování jiných produktů přinese chybové hlášení.
Aplikace VERIFY a její výsledek
Značení „tolerancí“ (rozměrových odchylek) na ložiskových kroužcích a na štítku

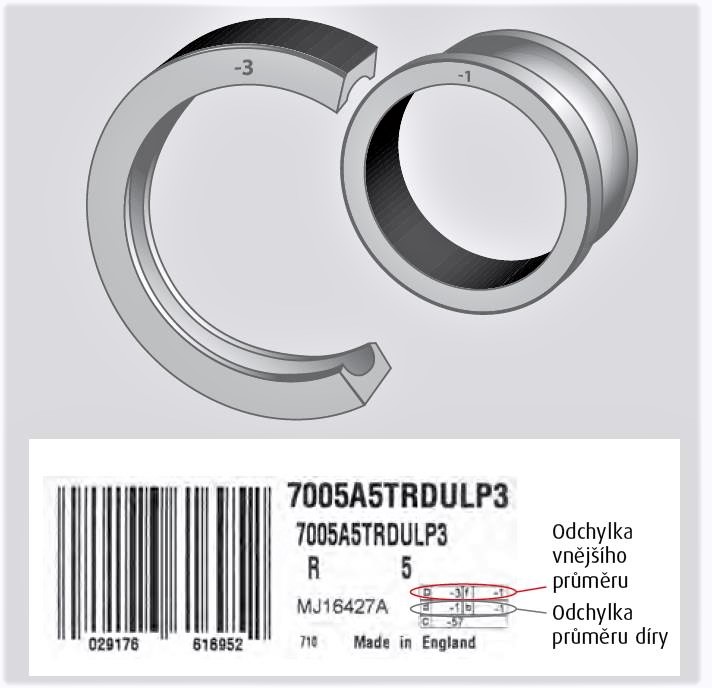

Na ložiskových kroužcích jsou označeny odchylky v mikronech (µm) od jmenovitého rozměru.
Tyto odchylky jsou uvedeny rovněž na štítku na krabičce.
Příklad: ložisko 7005 A5 TRDUL P3
- Jmenovitý vnitřní průměr je d = 25 mm
- Změřená odchylka označená na vnitřním kroužku a krabičce ∆d = -1 µm
- Skutečný vnitřní průměr je d = 24,999 mm
- Jmenovitý průměr vnějšího kroužku je D = 47 mm
- Změřená odchylka označená na vnějším kroužku a krabičce ∆D = -3 µm
- Skutečný průměr vnějšího kroužku je D = 46,997 mm
V značka – jednotlivá ložiska
Na vnějším povrchu vnějšího kroužku je umístěna V značka, která označuje:
- Nejvyšší bod na vnějším kroužku, tj. polohu bodu maximálního házení vnějšího kroužku
- Přední čelo vnějšího kroužku ložiska
Hrot šipky ukazuje na přední čelo vnějšího kroužku ložiska.
V značka – párované sady
1) Sady ložisek z výroby
- je nezbytné je montovat ve správném pořadí a ve správné orientaci vzhledem ke směru působení síly
- Pokud sestavená sada ložisek vytvoří celkovou „V“ značku, ložiska jsou správně namontována tzn. že sada je předepnutá na požadovanou hodnotu a orientována vzhledem ke směru působení síly
- Směr celkového „V“ také udává směr axiálního zatížení.
2) Univerzální sady ložisek
Pro sestavení sady s ohledem na vznik požadovaného předpětí nehraje „V“ značka žádnou roli, protože hodnota „f“ je shodná s hodnotou „b“.
„V“ značka ukazuje orientaci jakým směrem může na ložisko působit vnější síla.

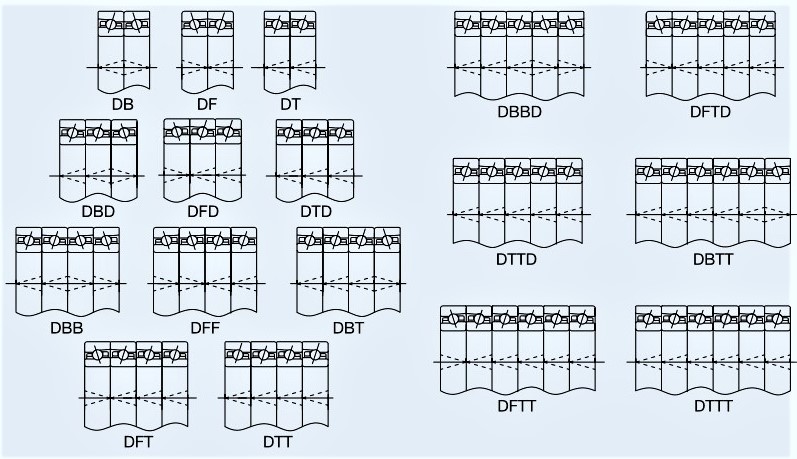

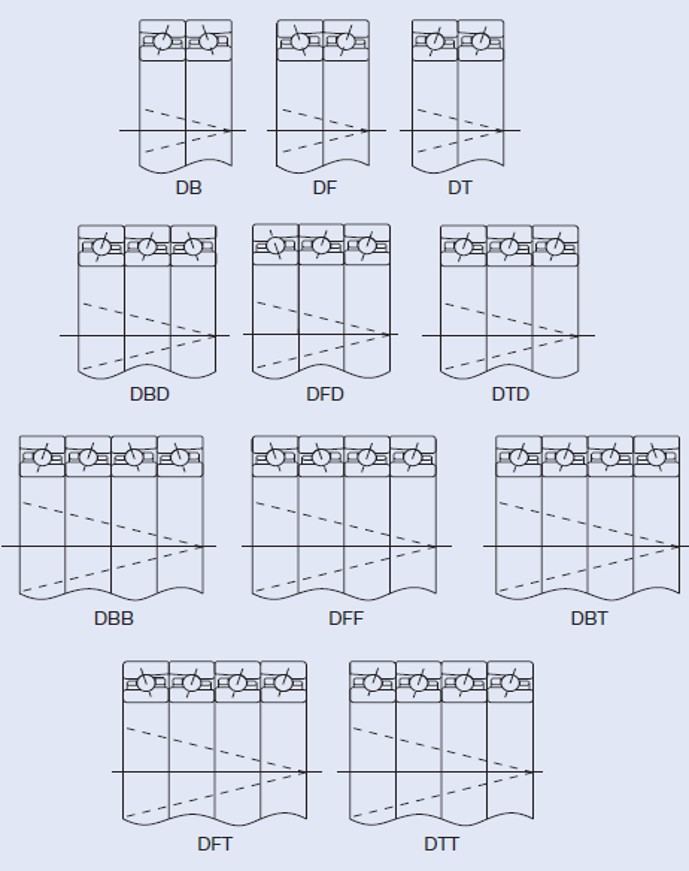

Vedlejší obrázek názorně ukazuje, jak jsou „V“ značky vodítkem při tvorbě sad.
O značka pro „nejvyšší bod“ vnitřního kroužku
Tuto značku najdeme na čelní straně vnitřního kroužku a označuje polohu bodu maximálního házení kroužku.
Nejvyšší bod vnějšího (V) a vnitřního (O) kroužku je významný pro montáž ložiska.
Hodnota f a b
f = krok předpětí – rozměr odsazení předního čela vnějšího kroužku vůči zadnímu čelu vnitřního kroužku
b = mezera předpětí – rozměr odsazení předního čela vnitřního kroužku vůči zadnímu čelu vnějšího kroužku

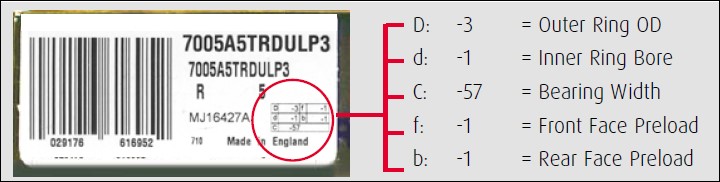

Hodnoty f a b jsou uváděny v mikronech a jsou vyznačeny na štítku krabičky spolu s tolerancemi kroužků
