Pružné spojky s elastickým elementem

Pružné hřídelové spojky s elastickým elementem výborně tlumí vibrace.

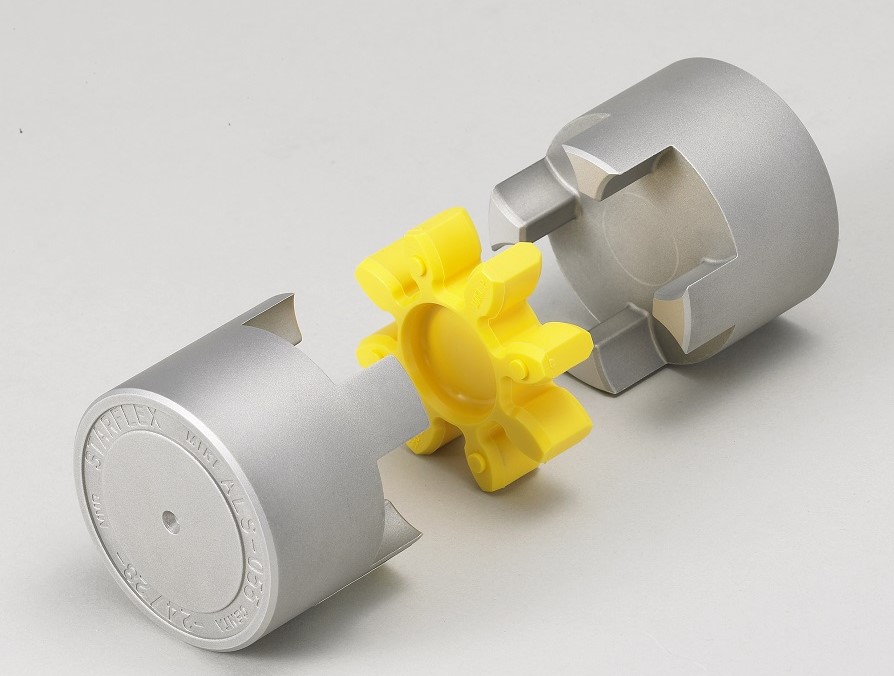

Skládají se ze dvou nábojů a polyuretanového pružného elementu.

Několik nabízených typů pružných elementů se liší tvrdostí a volí se s ohledem na přenášený kroutící moment, nesouosost atd.

Náboje jsou standardně vyráběny z lehké hliníkové slitiny a dodávány mohou být buď v nevrtaném provedení, které umožňuje zákazníkům realizovat vrtání přesně dle jejich požadavků, nebo v hotovém provedení s náboji se svěrným spojem, případně v provedení s drážkou pro pero.

Speciálním provedením jsou spojky s uložením nábojů na hřídel pomocí přesného kuželového svěrného spoje. Náboje těchto spojek mohou být z hliníkové slitiny nebo ocelové.

Využití těchto spojek je v mnoha odvětvích průmyslu – pumpy, stavební stroje, kompresory, generátory, kolejová vozidla, vstřikovací lisy na plast, hydraulika, motory, CNC stroje, elektrické aktuátory, servomotory, vakuové pumpy.

Základní charakteristické rysy spojek:

Jednoduché uspořádání
Výborné tlumení vibrací
Možnost bezvůlového provedení
Snadná montáž
Široké uplatnění pro velkou škálu průmyslových aplikací

Pružný element-hvězdice

Vlastnosti pružného elementu jsou pro parametry hřídelové spojky klíčové.

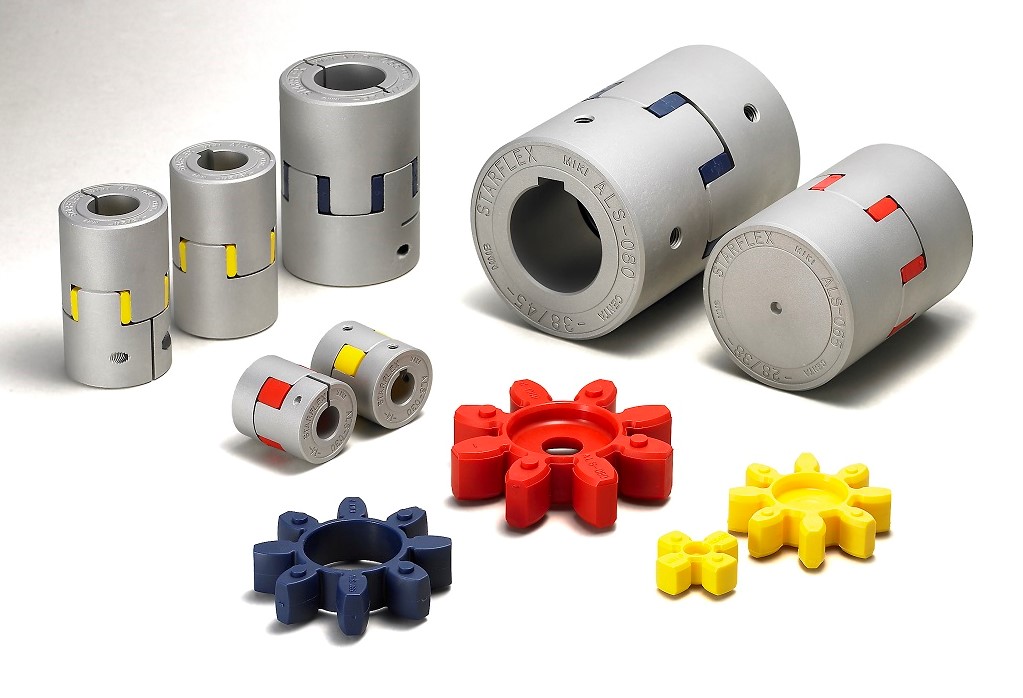

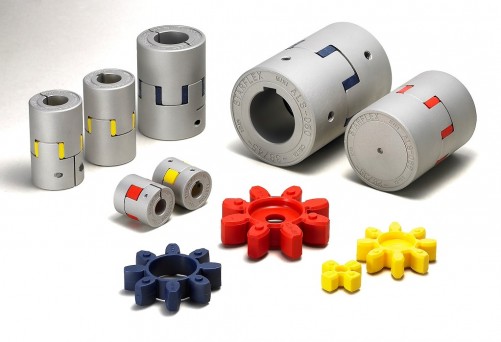

Pro snazší orientaci se pružné elementy liší barevným provedením. Jednotlivá barevná provedení se odlišují tvrdostí materiálu a tolerancí uložení (předepnuté, s vůlí).

Pružné elementy lze objednávat i samostatně.

Červený element R – předepnuté, pevné uložení elementu s větším přesahem, tvrdost elementu 97 JIS A, vysoký výkon přenášeného kroutícího momentu. Vhodné pro servomotory, krokové motory, asynchronní motory.
Žlutý element Y – předepnuté, pevné uložení elementu s malým přesahem, tvrdost elementu 90 JIS A. Vhodné pro servomotory, krokové motory, asynchronní motory.
Modrý element B – uložení elementu s vůlí, tvrdost elementu 97 JIS A, vysoká pružnost. Vhodné pro asynchronní motory.
Zelený element G – předepnuté, vysoký výkon a otáčky, tvrdost elementu 64 ShD. Vhodné pro servomotory
