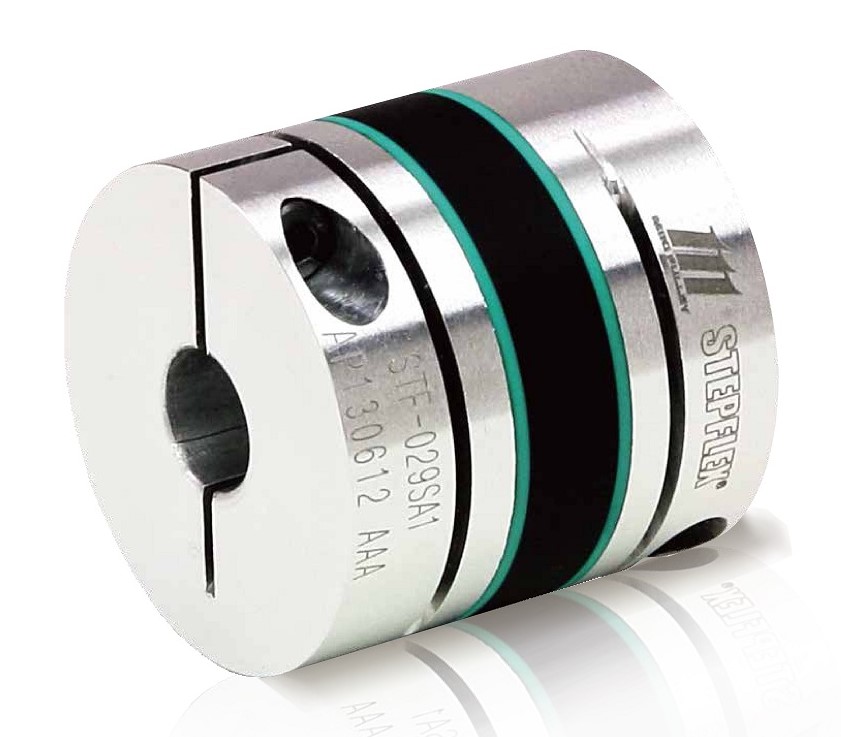

Pružné spojky s pryžovými elementy

Pružné hřídelové spojky s pryžovým elementem jsou bezvůlové, bezúdržbové a mají vysokou tlumící schopnost.

Skládají se ze dvou nábojů z lehké odolné hliníkové slitiny a pryžového třívrstvého pryžového HNBR elementu.

Uplatnění těchto spojek je zejména v aplikacích s vysokým taktem (výroba polovodičových součástek), aplikacích s požadavkem na tlumení vibrací a rezonancí, napojení servomotorů na kuličkový šroub s dlouhým zdvihem a vysokou rychlostí, při výrobě aktuátorů, polohovacích stolů, 3D tiskáren.

Základní charakteristické rysy

Vysoká tlumící schopnost
Absorpce vibrací
Nízká hlučnost
Nízké reakční síly (-40%)
Bezvůlový typ – přesné polohování
Bezúdržbové provedení
Pro hřídele od 3 do 30 mm
Jmen. moment do 30 Nm (max 60 Nm)

Pružný element – třívrstvá pryž HNBR

Pružný element hřídelových spojek je tvořen třemi vrstvami pryže různé tvrdosti.

Prostřední nejsilnější část je vyrobena z tvrdé pryže a je z obou stran obložena měkkou pryží.

Tato konstrukce pryžového elementu poskytuje maximální tlumící efekt, absorbuje i zpětné vibrace hřídele, takže výsledná aplikace vykazuje velmi tichý chod.

Pružný element je navulkanizován na oba náboje a spojka je tak nerozebiratelná.
