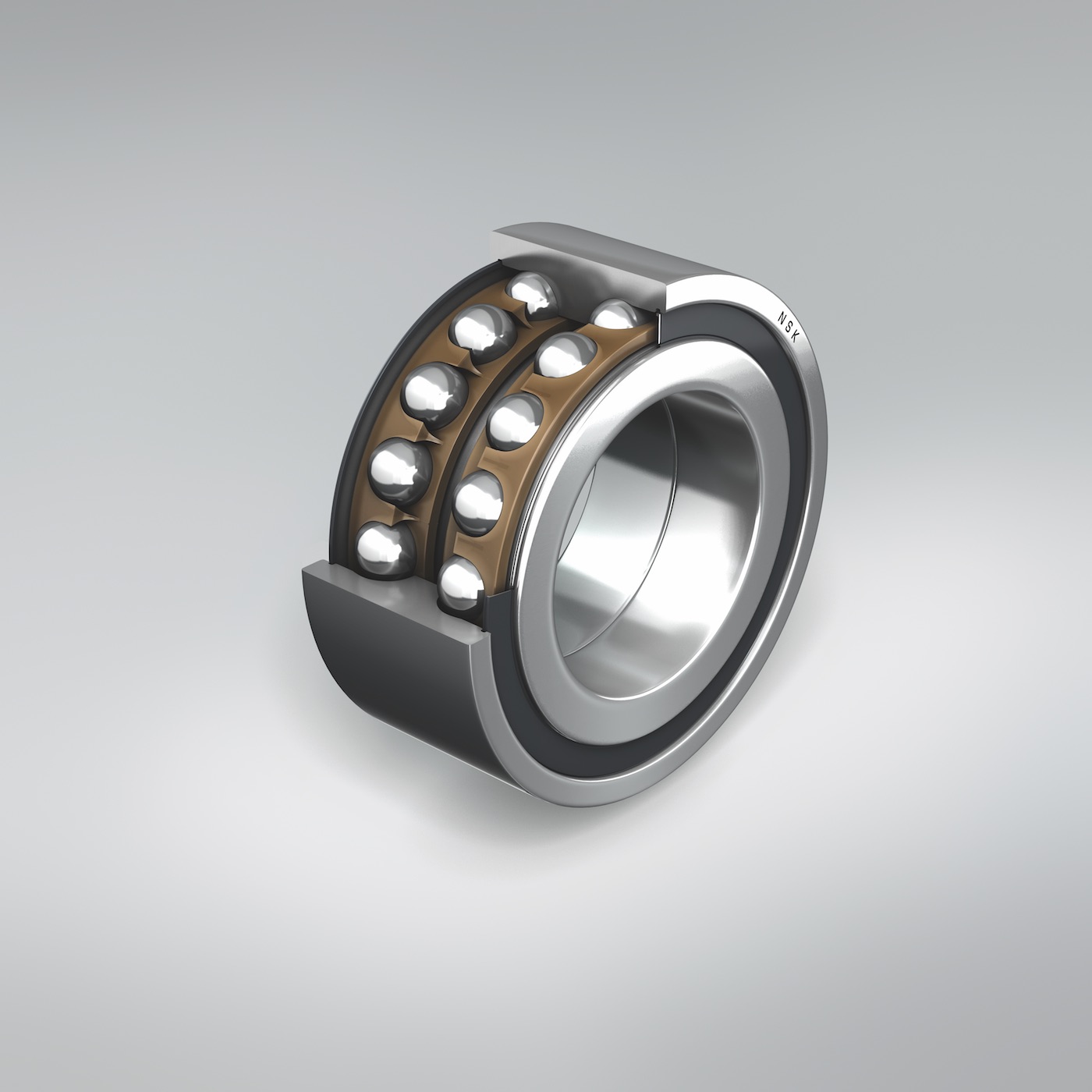

Standardní kuličková ložiska s kosoúhlým stykem dvouřadá

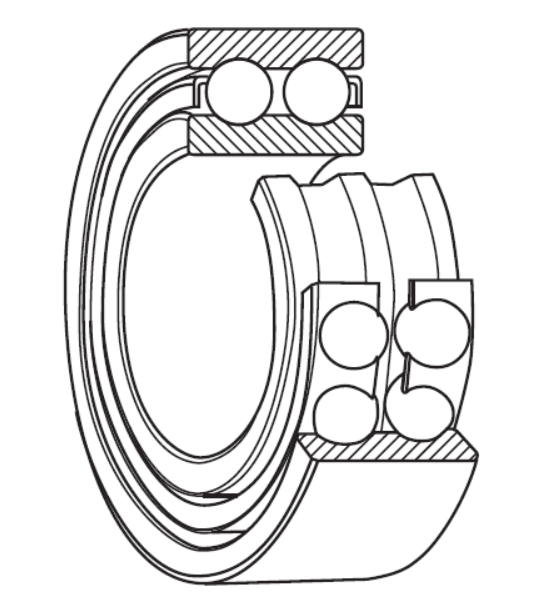

Dvouřadá kuličková ložiska s kosoúhlým stykem jsou vhodná pro střední radiální zatížení a malá až střední axiální zatížení v obou směrech, pro střední až vysoké otáčky. Mohou také zachycovat klopné momenty. Dvouřadá kuličková ložiska s kosoúhlým stykem odpovídají svou konstrukcí i funkcí dvojici jednořadých kuličkových ložisek s kosoúhlým stykem v uspořádání O.

Dvouřadá kuličková ložiska s kosoúhlým stykem jsou velmi citlivá na nesouosost kroužků. Vyrábějí se ve dvou provedeních podle velikosti stykového úhlu.



Ložiska typů 32 .. J a 33 .. J mají stykový úhel 32° a klec lisovanou z ocelového plechu. Na jedné straně mají tato ložiska plnící drážky. Proto se mají montovat tak, aby převažující axiální síla zatěžovala řadu kuliček na straně bez plnících drážek.



Ložiska typů 32 .. a 33 .. s přídavným označením „BTNG“ mají stykový úhel 25° a klec z polyamidu 66 vyztuženého skleněnými vlákny. Tato ložiska nemají plnící drážky a mohou tedy přenášet rovnocenné axiální síly v obou směrech.



Dvouřadá kuličková ložiska s kosoúhlým stykem s přídavným označením „BTNG“ jsou k dispozici nejen v otevřeném provedení, ale také s kryty nebo s těsněním na jedné straně nebo na obou stranách. Všechna ložiska typů 32 .. BTNG a 33 .. BTNG se standardně dodávají naplněná mazacím tukem. Pro provozní teploty nad 110°C se používají ložiska s plechovou klecí.



Řady ložisek: 32.., 33.., 52.., 53..
